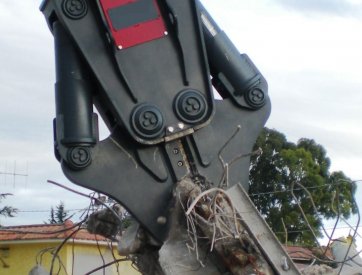

Betonschere KBS
für Trägergeräte 1,5 bis 50 t
- plangefräste, schraubbare adapterplatte
- 360° hydraulisch drehbar
- Drehkranz einreihi bis KBS9.15
- Drehkranz zweireihig ab KBS15.20
- Schockventil für Antriebsmotor
- Drosselventile für Drehantrieb
- anschlussschläuche mitig angebracht
- Druckbegrenzungsventil
- Eilgangventil für hohe Arbeitsgeschwindigkeiten
- geschützte Kolbenstange durch umgekehrt eingebauten Hydraulikzylinder
- Verschleißteile aus hochverschleißfestm Feinkornstahl
- wechselbare Zähne
- wechselbare und umkehrbare schneidmessr mit Wellenform
- Wellenmesser aus legiertem Werkeugstahl
- Schnellwechsel-Adapter für alle gängigen nSchnellwechselsystme
- Direktaufnahme für alle gängigen Baggertypen
- Bolzensatz für direktaufnahme bzw. Universal-Schnellwechsler
- Schlauchsatz mit/ ohne Kupplungen
- Transportösen für schnelle Verladung
Informationen
| Typ | KBS 1.3 | KBS 2.5 | KBS 5.9 | KBS 9.15 | KBS 15.20 | |
| Gewicht | ||||||
| Trägergerät | t | 1,5-2,5 | 2-5 | 4,5-9 | 9-15 | 15-20 |
| Betonschere | kg | 185 | 264 | 48 | 820 | 1140 |
| Drehantrieb 360° | hydr. | hydr. | hydr. | hydr. | hydr. | |
| Öffnungsweite | mm | 230 | 350 | 480 | 600 | 720 |
| Schließkräfte | t | |||||
| Beton | 37 | 45 | 70 | 90 | 115 | |
| Stahl | 75 | 80 | 125 | 160 | 185 | |
| Betriebsdruk | bar | |||||
| Drehen | 220 | 60 | 60 | 190 | 190 | |
| Öffnen/Schließen | 220 | 220 | 300 | 350 | 350 | |
| Öldurchfluss | l/min | |||||
| Drehen | 18 | 5 | 5 | 25 | 30 | |
| Öffnen/Schließen | 20 | 40 | 70 | 90 | 140 |
| Typ | KBS 20.26 |
KBS 22.30 | KBS 28.35 | KBS 33.50 | |
| Gewicht | |||||
| Trägergerät | t | 20-26 | 22-30 | 28-35 | 33-50 |
| Betonschere | kg | 1998 | 2150 | 2700 | 3400 |
| Drehantrieb 360° | hydr. | hydr. | hydr. | hydr. | |
| Öffnungsweite | mm | 847 | 900 | 1130 | 1203 |
| Schließkräfte | t | ||||
| Beton | 140 | 160 | 190 | 220 | |
| Stahl | 230 | 260 | 320 | 330 | |
| Betriebsdruk | bar | ||||
| Drehen | 190 | 190 | 190 | 190 | |
| Öffnen/Schließen | 350 | 350 | 350 | 350 | |
| Öldurchfluss | l/min | ||||
| Drehen | 30 | 30 | 30 | 60 | |
| Öffnen/Schließen | 210 | 250 | 300 | 350 |
